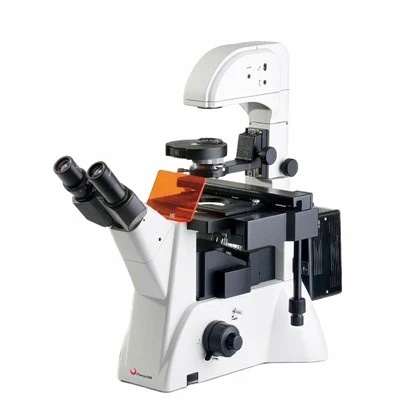

O microscópio de fluorescência com múltiplos-filtros foi projetado para imagens de fluorescência multi-canais de alto-rendimento em pesquisas biomédicas e inspeção industrial. Apresentando uma torre de filtro de múltiplas posições-indexada de precisão-, ela permite a alternância rápida entre DFP, GFP, RFP e canais de fluoróforo personalizados com deslocamento focal mínimo.

Construídas em nossas instalações de fabricação óptica com certificação ISO 9001-, cada unidade passa por rigorosos testes interferométricos para erro de frente de onda e alinhamento do eixo óptico. Apoiados por uma década de engenharia óptica interna, nossos projetos estruturais atenuam diretamente os desvios térmicos e mecânicos. Oferecemos suporte a configurações de laboratório padrão e integração OEM/ODM personalizada para desenvolvedores de instrumentos analíticos.

Especificações Técnicas

Parâmetro	Detalhes da especificação
Sistema Óptico	Sistema óptico corrigido para infinito (∞)
Capacidade da torre de filtro	Torre motorizada/manual de 4 a 6 posições com repetibilidade mecânica < 5 μrad
Conjuntos de filtros padrão	DAPI (Ex: 377/50, Em: 447/60), GFP (Ex: 470/40, Em: 525/50), RFP (Ex: 560/40, Em: 630/75)
Objetivos	Plano Acromático / Plano Apocromático (Óleo 10X, 20X, 40X, 100X; NA até 1,30)
Fonte de iluminação	Módulo LED coaxial de alta-estabilidade (vida útil > 20.000 horas) ou iodetos metálicos
Mecanismo de Foco	Foco coaxial grosso e fino, graduação mínima: 1 μm, curso: 25 mm
Dimensões do palco	Estágio mecânico de-camada dupla (185 × 142 mm), alcance móvel 75 × 50 mm
Porta da câmera	Adaptador de montagem C-(0,5X / 0,75X / 1,0X) compatível com câmeras sCMOS/CCD
Fonte de energia	CA 100–240 V, 50/60 Hz

Principais recursos

Troca rápida-de vários canais:O mecanismo deslizante-de filtro de unidade direta permite a alternância de canais em menos de 100 ms, evitando o movimento da amostra durante a captura-de células ao vivo.

Óptica de baixa autofluorescência:Objetivas e lentes tubulares fabricadas em vidro óptico de baixa-birrefringência para maximizar a relação sinal-para{2}}ruído.

Carcaça de gerenciamento térmico:Caminhos integrados de dissipação de calor evitam desvios focais térmicos durante sessões prolongadas de geração de imagens com lapso de tempo.

Usinagem CNC-interna:Estruturas do corpo do microscópio fundidas em liga de alumínio-de alta densidade e fresadas em centros CNC de 5 eixos para garantir rigidez mecânica.

Aplicativos

Imunofluorescência de múltiplos{0}marcadores:Localização simultânea de proteínas celulares usando fluoróforos espectralmente distintos.

Imagens de-tempo de célula-ao vivo:Gravação-de longa duração de processos celulares dinâmicos com manutenção estável do plano focal.

Patologia e Diagnóstico:Triagem de rotina e avançada de cortes de tecido, esfregaços de sangue e lâminas de biópsia.

Hibridização in situ por fluorescência (FISH):Detecção precisa de sequências de DNA e aberrações cromossômicas.

Opções de configuração

Tipo de suporte

Configuração vertical para lâminas/tecidos; Configuração invertida para placas de Petri e placas de-poços múltiplos.

Atualização de iluminação

Cubos-de LED substituíveis em campo com comprimentos de onda centrais que variam de 365 nm a 740 nm.

Nível de automação

Controle deslizante de filtro manual para laboratórios padrão; roda de filtro totalmente motorizada, unidade de foco e obturador para plataformas de digitalização automatizadas.

EM/ODM e Personalização

Personalização óptica:Espelho dicróico proprietário e revestimento de filtro passa-banda combinando comprimentos de onda específicos de excitação/emissão.

Integração Mecânica:Flanges de montagem personalizados, dimensões de chassi e portas de interface para integração em analisadores de diagnóstico de terceiros.

Rotulagem privada:Logotipos-de clientes gravados a laser, marca de software de IU personalizada e pacotes de documentação dedicados.

Controle de qualidade

Arquitetura-de alívio de estresse:As estruturas de alumínio passam por um ciclo de alívio de tensão térmica-de 48-horas antes do acabamento do fresamento para eliminar completamente o desvio focal pós-montagem.

Verificação de frente de onda:Distorção óptica testada por meio de interferômetros a laser Zygo para garantir desempenho{{0}limitado de difração.

Alinhamento de precisão:Perpendicularidade do eixo óptico e paralelismo de estágio verificados usando sensores de deslocamento a laser de alta-resolução.

Rastreabilidade total:Os números de série individuais rastreiam números de lote óptico, técnicos de montagem e relatórios finais de inspeção de controle de qualidade.

Embalagem e Envio

Montagem e embalagem de sala limpa:Óptica final limpa e selada em ambientes de sala limpa ISO Classe 7 antes do encaixotamento.

Transporte-de absorção de choque:Inserções de espuma-moldadas-personalizadas de polietileno de alta densidade (PEAD) envoltas em caixas de compensado resistentes-de exportação.

Monitoramento de inclinação e impacto:Indicadores Shockwatch anexados a cada caixa mestre para registrar a conformidade com o manuseio em trânsito.

Perguntas frequentes

P: Qual é a repetibilidade mecânica da torre do filtro?

R: O mecanismo de indexação atinge uma repetibilidade posicional de < 5 μrad, garantindo zero deslocamento de pixel entre canais durante a análise de sobreposição de várias-cores.

P: Podemos instalar cubos de filtros personalizados-de terceiros?

R: Sim. Os slots de filtro aceitam cubos de filtro de dimensão-padrão da indústria (filtros redondos de 25 mm ou filtros retangulares de 26 × 36 mm).

P: Qual é o prazo de entrega para configurações padrão em comparação com pedidos OEM?

R: Os microscópios de catálogo padrão são enviados dentro de 10 a 15 dias úteis. Projetos personalizados de integração OEM normalmente requerem de 6 a 8 semanas após a aprovação do desenho do protótipo.

P: Como você evita diafonia óptica entre canais de filtro?

R: Usamos filtros passa-banda de inclinação ultra-íngreme e espelhos dicróicos com eficiência de bloqueio óptico superior a OD6 nas bandas de parada.

P: Quais documentos de calibração são fornecidos com o microscópio?

R: Cada unidade é enviada com um certificado de inspeção de controle de qualidade individual, dados de curva de transmissão óptica para filtros instalados e resultados de testes de frente de onda de interferometria.

P: Qual é a cobertura da garantia para componentes ópticos e mecânicos?

R: Oferecemos uma garantia padrão de 2 anos cobrindo alinhamento óptico, montagens mecânicas e unidades de controle elétrico, apoiada por suporte técnico remoto de engenharia.

Solicite um orçamento

Para receber uma cotação formal, pacote de desenho técnico ou discutir parâmetros de integração personalizados OEM com nossos engenheiros de aplicação, envie suas especificações abaixo:

Configuração necessária:[Módulo Vertical / Invertido / OEM]

Preferência de iluminação:[LED / Haleto metálico / Personalizado]

Volume Anual Estimado:[Unidade única/Lote de pesquisa/Volume OEM]

[Enviar Consulta/Solicitar Ficha Técnica]
